Projekt / Sonderlösungen für die Bahn
Entlastungsvorrichtung BR1462.
Für die Instandhaltung entwickelt.

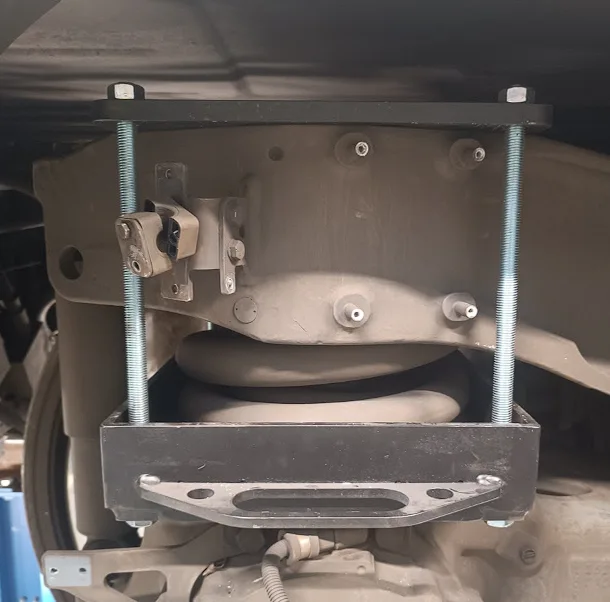

Auch für die Bahn bauen wir Sonderlösungen. Ein Beispiel ist die von Behrendt-Engineering | Machine-Craft UG entwickelte Entlastungsvorrichtung für die Primärfeder am Fahrzeugtyp BR1462 und den zugehörigen Anhängern.
Die Aufgabe: Die Primärfeder während des vorgesehenen Instandhaltungsvorgangs im eingefederten Zustand halten. Dadurch wird beim Anheben des Fahrzeugs die darunterliegende Primärschichtfeder für den Wechsel mit dem passenden Montagewerkzeug zugänglich.
Die Vorrichtung ist auf diese konkrete Aufgabe und den vorhandenen Bauraum abgestimmt. Sie hält die Feder und übernimmt nicht das Anheben des Fahrzeugs.
Passend zum Fahrzeug
Eine Zentrierung an der oberen Federaufnahme und die untere Auflage definieren die Position. Vier Zugstangen nehmen die Federkraft symmetrisch auf.
Konstruktion und Fertigung
Eine pulverbeschichtete Stahlkonstruktion und Zugstangen aus 42CrMo4 bilden die Vorrichtung. Zeichnungen und Bauteilspezifikationen führen die Konstruktion in die Fertigung.
Dokumentation für den Einsatz
Analytische Berechnungen, Risikobeurteilung, Betriebs- und Montageanleitung sowie Prüf- und Wartungsunterlagen begleiten die technische Lösung.
Von der Konstruktion in die Werkstatt
Den Arbeitsablauf mitdenken.
Bei einer Sondervorrichtung zählt mehr als die Geometrie. Montage, Zugänglichkeit, Handhabung, Lagerung und wiederkehrende Prüfungen gehören zur Entwicklung dazu. Im Projekt sind dafür unter anderem ein seriennummernbezogenes Prüfbuch und eine Aluminium-Transportkiste vorgesehen.
So entsteht eine Lösung, die auf die konkrete Instandhaltungsaufgabe abgestimmt und technisch nachvollziehbar dokumentiert ist.
